Датчик дощу Hunter Mini-Clik

Датчик дощу Hunter Mini-Clik

Датчик дощу Hunter Mini-Clik автоматично зупиняє полив при виявленні заданої кількості опадів, гарантуючи, що ділянки не поливаються під час зливи. Після завершення дощу датчик дозволяє контролеру відновити полив у нормальному режимі.

Під час дощу небажано використовувати систему автоматичного поливу, тому що це може призвести до надмірного насичення ґрунту вологою та зайвої витрати води. Hunter Mini Clik надає просте та ефективне вирішення цієї проблеми. Простий в установці він легко інтегрується з будь-якою автоматичною системою поливу.

Датчик дощу Hunter Mini-Clik сумісний як із контролерами Hunter, так і з контролерами інших виробників.

Ключові переваги Датчик дощу Hunter Mini-Clik

Характеристики Датчик дощу Hunter Mini-Clik

• Струм комутації (~24 В): 3 A;
• У комплект поставки входить двожильний ізольований провід довжиною 7 м з поперечним перерізом 0,5 мм.кв., який відповідає вимогам стандарту UL;
• Сертифікати: UL, cUL, FCC, CE, RCM;

Інструкція з монтажу датчика дощу Hunter Mini-Clik

1. Підготовка до встановлення

Перед початком монтажу переконайтеся, що у вас є всі необхідні інструменти:

• Датчик дощу Hunter Mini-Clik;
• Викрутка;
• Дриль із відповідним свердлом (якщо потрібно кріплення на тверду поверхню);
• Двожильний кабель (якщо довжини проводу датчика недостатньо);
• Ізолента або термозбіжна трубка (для захисту з’єднань від вологи);
• Самонарізи та дюбелі для надійного кріплення датчика.

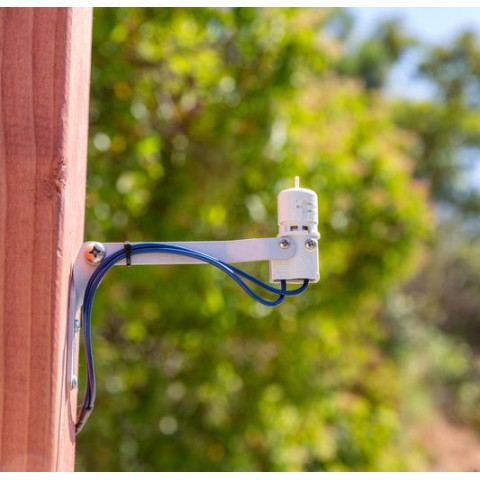

2. Вибір місця встановлення

Для коректної роботи датчик дощу має бути встановлений у місці, де він безперешкодно контактує з опадами. Вибирайте відкриті майданчики, наприклад:

• На даху;
• На огорожі;
• На стіні будівлі;
• На водостоку;
• На опорі або іншій піднесеній ділянці, виключаючи місця з можливим затіненням.

Важливо! Не розташовуйте датчик під навісами, карнизами, деревами або в інших місцях, де опади можуть потрапляти на нього нерівномірно. Також уникайте установки в зоні дії струменів дощувачів. Для точного вимірювання кількості опадів датчик повинен бути у відкритому просторі з природним впливом дощу.

3. Монтаж датчика

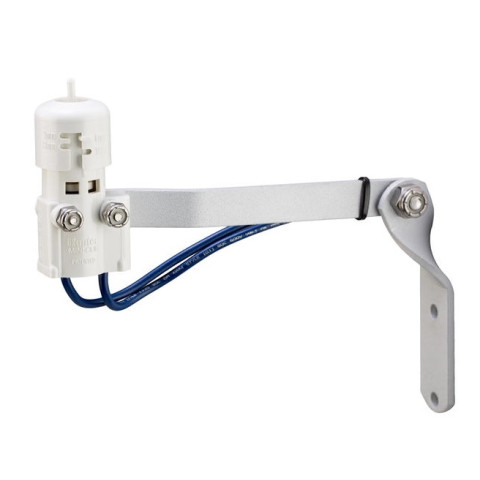

1. Закріпіть датчик за допомогою монтажного кронштейна, що входить у комплект.
2. При необхідності просвердліть отвори та закріпіть кронштейн шурупами.
3. Переконайтеся, що датчик встановлений вертикально, оскільки похилий стан може вплинути на його коректну роботу.
4. Перевірте щільність кріплення, щоб датчик не зміщувався під впливом вітру чи вібрації.

4. Підключення до контролера поливу

1. Вимкніть контролер від живлення, щоб уникнути короткого замикання.
2. Відкрийте відсік із клемами на контролері.
3. Знайдіть роз’єми SEN (Sensor) або клеми для підключення датчика дощу (Rain Sensor).
4. Підключіть два дроти датчика Mini-Clik до цих клем. Полярність немає значення, що спрощує установку.
5. Якщо ваш контролер не має роз’єму для датчика, розірвіть ланцюг керуючого дроту насоса або клапанів і підключіть датчик у
6. розрив цього ланцюга. Це забезпечить автоматичне відключення поливу під час спрацювання датчика.
7. Закрийте відсік клем і знову підключіть контролер живлення, переконавшись у надійності з’єднань.

5. Перевірка роботи

1. Змочіть чутливі елементи датчика водою або дочекайтеся природного спрацювання.
2. Контролер повинен призупинити полив протягом кількох секунд.
3. Дайте датчику висохнути. Коли він повністю висохне, система має автоматично відновити роботу.
4. Якщо датчик не вимикає полив, перевірте правильність підключення проводів та надійність контактів.
5. Додатково переконайтеся, що параметри контролера підтримують роботу з датчиком опадів.

6. Регулювання чутливості

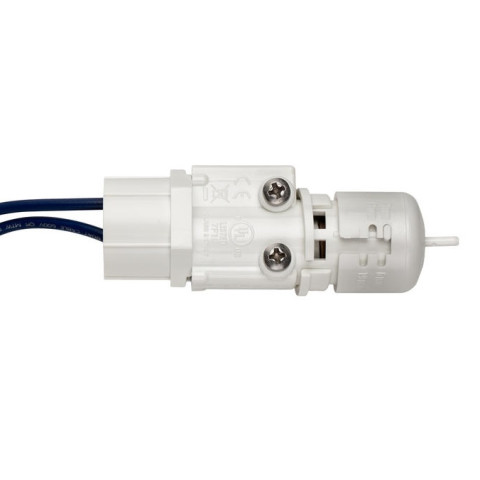

На корпусі датчика знаходиться регулювальний гвинт. Поверніть його:

• За годинниковою стрілкою – збільшення часу спрацьовування (менша чутливість);
• Проти годинникової стрілки – для швидкого спрацьовування (велика чутливість).

Регулювання рекомендується виконувати залежно від клімату та типу ґрунту, щоб досягти оптимального режиму поливу.

7. Обслуговування

• Періодично перевіряйте датчик на забруднення та очищайте від пилу, павутини та сміття, оскільки скупчення бруду можуть знизити його чутливість;
• Перед зимою переконайтеся, що датчик захищений від зледеніння, особливо якщо він встановлений у регіоні з низькими температурами;
• Раз на кілька місяців проводите тестування, щоб переконатися у стабільній роботі пристрою та коректній взаємодії із системою поливу.

Після завершення встановлення та тестування ваш датчик дощу Hunter Mini-Clik автоматично призупинятиме полив при випаданні опадів, допомагаючи економити воду, запобігати перезволоженню ґрунту та продовжувати термін служби зрошувальної системи.
